Mikrofonerősítő kapcsolás.
Egyszerűbb de kiválóan működő mikrofonerősítőt építhetünk egy 250..500mV bemeneti érzékenységű erősítőhöz.
A kapcsolás dinamikus mikrofonok meghajtására alkalmas, mely érzékenysége átlagosan 7..10mV, amelyből 500mV kerül a kimenetre.
Az áramkör tápfeszültsége 15V-ig alkalmas.
Egyéb erősítőkhöz amelyen nincs kis szintű bemenet kiválóan alkalmazható.
--x--mm
Oldal frissítés: ctrl+F5
mikrofonerősítő kapcsolási rajz.
mikrofonerősítő beültetési rajz.
mikrofonerősítő simulation.
mikrofonerősítő panel rajz.
Mikrofonerősítő kapcsolás.
Egyszerűbb de kiválóan működő mikrofonerősítőt építhetünk egy 250mV bemeneti érzékenységű erősítőhöz.
A kapcsolás dinamikus mikrofonok meghajtására alkalmas, mely érzékenysége átlagosan 7mV, amelyből 350mV kerül a kimenetre.
Az áramkör tápfeszültsége 37V-tól egészen 50V-ig alkalmas.
Egyéb erősítőkhöz melyen nincs kis szintű bemenet kiválóan alkalmazható.
58x33mm
Oldal frissítés: ctrl+F5
mikrofonerősítő kapcsolási rajz.
mikrofonerősítő beültetési rajz.
mikrofonerősítő beültetési rajz.
mikrofonerősítő panel nyák rajz.
mikrofonerősítő panel nyák rajz.
Mikrofonerősítő kapcsolás.
Kiválóan működő mikrofonerősítő építhető a régi APT–100 erősítőhöz amely hátlapján csak kettő 775mV 0dB bemenet található.
Az APT erősítő kiegészítve a kapcsolással 7mV jelszintből mely alkalmas egy dinamikus mikrofon meghajtására, 1,2V kimenetű jelszint állítható elő,
amely bőven elegendő az előerősítő meghajtására.
A mikrofonerősítő teszteléskor a bemenet 800Hz-en max. 18mV jelszintet visel el kimeneti torzítás nélkül, ekkor 1,8V-os jelszint mérhető a kimeneten.
Az elkészült kapcsolás az 5 pólusú Din és az előerősítő közé lett építve egy 10k trimmer potenciométer beiktatásával, mely a mikrofon erősítő kimenetét szabályozza.
Egyéb erősítőkhöz kis szintű bemenet hiányában kiválóan alkalmazható.
58x33mm
Oldal frissítés: ctrl+F5
mikrofonerősítő kapcsolási rajz.

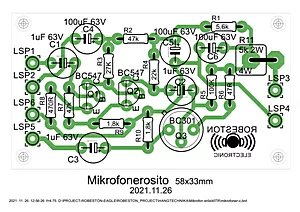

mikrofonerősítő beültetési rajz.
mikrofonerősítő beültetési rajz.
mikrofonerősítő panel nyák rajz.
További mikrofonerősítő kapcsolás.
